Bauherr | Auftraggeber

ECM Ingenieur-Unternehmen für Energie- und Umwelttechnik GmbH

Leistungen

Tragwerksplanung
inkl. Werkstattplanung

Bauort

Krefeld-Uerdingen

Auslegungsdaten

Prozessgas
Betriebsdruck/Stördruck: 30 mbar
Auslegungstemperatur: 200 °C

Heißgas
Betriebsdruck: 5 mbar
Stördruck: 100 mbar
Auslegungstemperatur: 500 °C

Planungszeit

2024 – 2025

Projektbeschreibung

Im Auftrag der Firma ECM übernahm Lievens und Partner die statische Berechnung und Werkstattplanung für Kanalsysteme. Im Zuge des Austauschs eines zentralen Anlagenteils wurden bestehende Kanalbereiche erneuert sowie der unterstützende Stahlbau im Traggerüst des Gebäudes lokal untersucht und ertüchtigt.

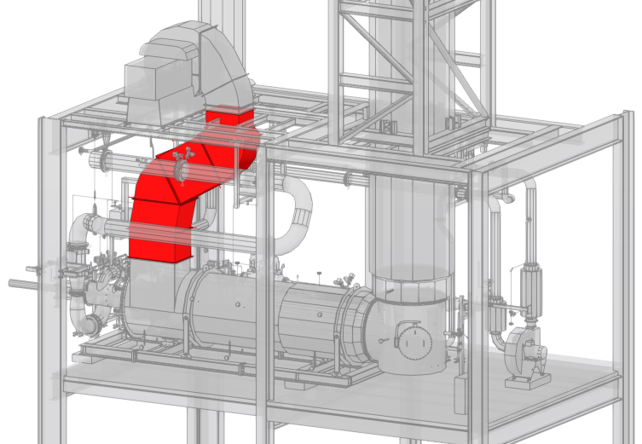

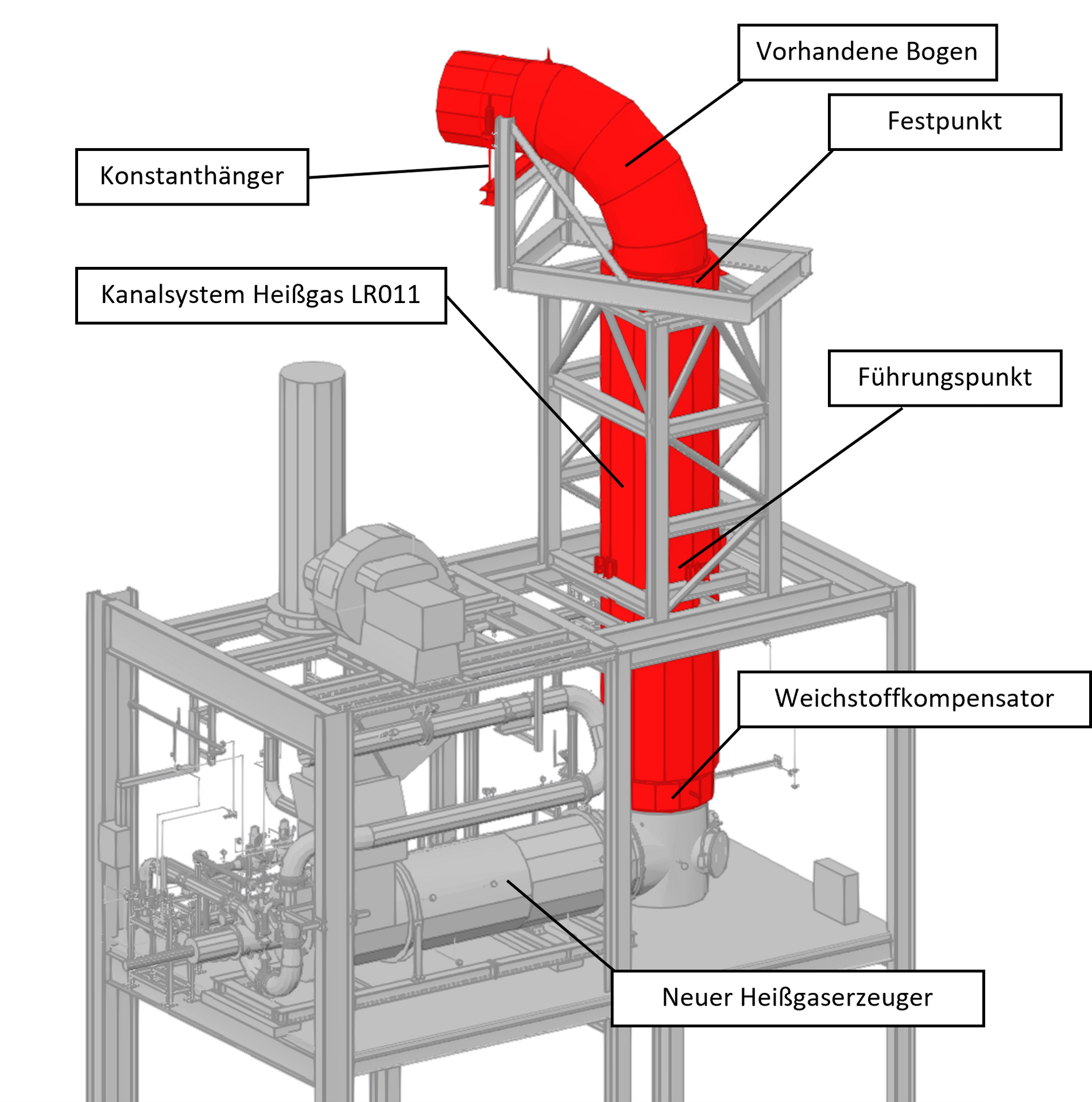

Für die Umbaumaßnahme wurden ein Heißgas-Kanalsystem und ein Prozessgas-Kanalsystem neu geplant. Das Heißgas-System umfasst einen bestehenden, viertelkreisförmigen Bogen sowie einen neuen vertikalen Rundkanal mit 1.810 mm Durchmesser, der über Fest- und Führungspunkte an die Stahlkonstruktion angebunden wurde. Das Prozessgas-System mit einem rechteckigen Querschnitt von 850 × 1.350 mm wurde im Bereich der Stahlbühne gelagert und über Lindapter-Klemmsysteme befestigt. Beide Kanalsysteme wurden durch Kompensatoren statisch entkoppelt.
