Leistungen Lievens und Partner

Anlagenbau

Statische Berechnungen

Festlegung der statischen Systeme
Standsicherheitsnachweise
Bemessung der Kanäle: Mantelblech, Rippen und Bandagen
Auslegung Kompensatoren zur Aufnahme der Wärmedehnung
Bemessung und Darstellung der Auflager im Detail
Festlegung der Hubeinheiten und Montagestatik für Hubvorgang

Zeichnungen

2D-Übersichtszeichnungen
Erstellung von Materiallisten
Detailzeichnungen der Anschläge für Hubvorgang

Auftraggeber

Hitachi Power Europe

Kenndaten der Leitungssysteme

Mühlenheißluftleitung

Material 16Mo3
Kanalquerschnitte ≤ 8.300 mm × 5.500 mm
Auslegungstemperatur 400 °C
Auslegungsdruck +160 mbar / -60 mbar

Kaltluftansaugung

Material S235
Auslegungstemperatur 50 °C
Auslegungsdruck +/-30 mbar

Kaltluftdruckleitung

Material S235
Auslegungstemperatur 80 °C
Auslegungsdruck +60 mbar

Rauchgasleitung zwischen Kessel, Denox, Luvo und Filtergehäuse

Material 16Mo3
Kanalquerschnitte ≤ 22.500 mm × 5.200 mm
Auslegungstemperatur 430 °C
Auslegungsdruck +/-60 mbar

Rauchgasleitung Saugseite/Zugseite (nach E-Filter)

Material S235
Auslegungstemperatur 300 °C
Auslegungsdruck +/-60 mbar

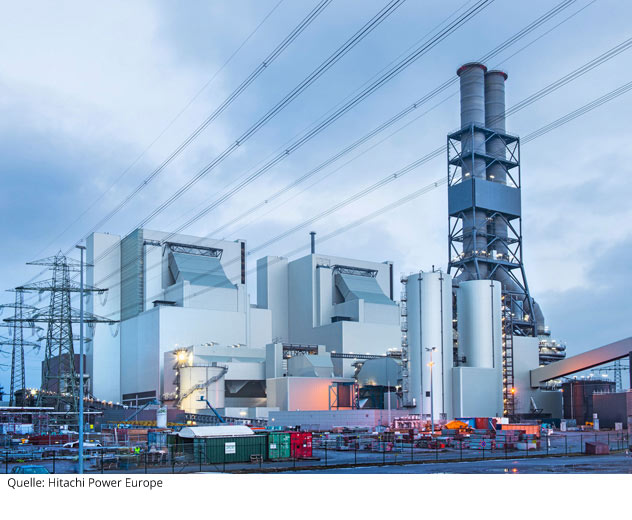

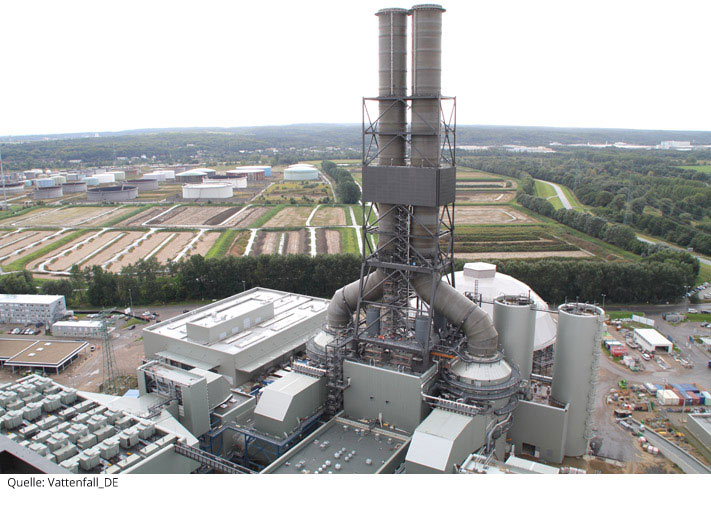

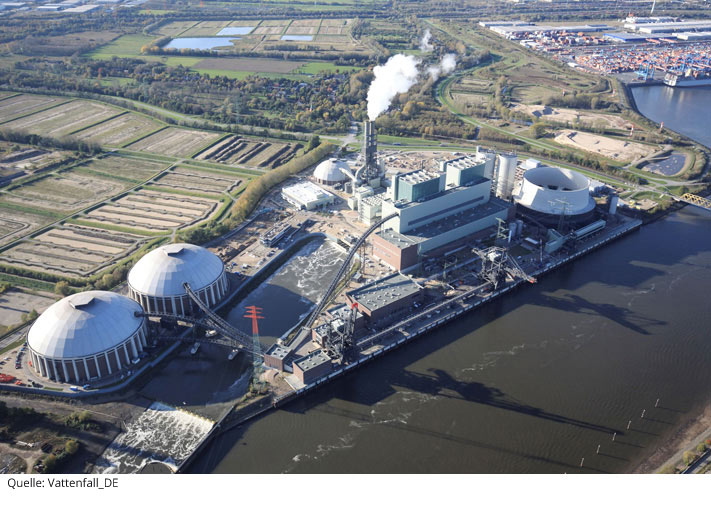

Basic Engineering, Kohlekraftwerk Moorburg

Für das Kohlekraftwerk Moorburg erstellten unsere Ingenieure das Basic Engineering für verschiedene Luft- und Rauchgasleitungen. Das als Doppelblockanlage konzipierte Kraftwerk erreicht eine Gesamtleistung von 2 × 820 MW.
Die Planungen und Berechnungen in unserem Fachbereich Anlagenbau erstreckten sich über die Leitungssysteme Mühlenheißluftleitung, Kaltluftansaugung, Kaltluftdruckleitung und das gesamte Rauchgassystem, ohne Denox.
