Leistungen Lievens und Partner

Anlagenbau

Statische Berechnungen

Festlegung der statischen Systeme
Dehnschemata
Statische Trennung durch Kompensatoren
Auslegung Kompensatoren zur Aufnahme der Wärmedehnung
Standsicherheitsnachweis Gesamtsystem
Nachweis z. Standsicherheit im Lastfall Erdbeben
Auslegung von Mantelblech, Rippen und Bandagen zur Aussteifung des Kanals
Erstellung von Auflagerdetails

Auftraggeber

Hitachi Power Europe

Kenndaten der Leitungssysteme

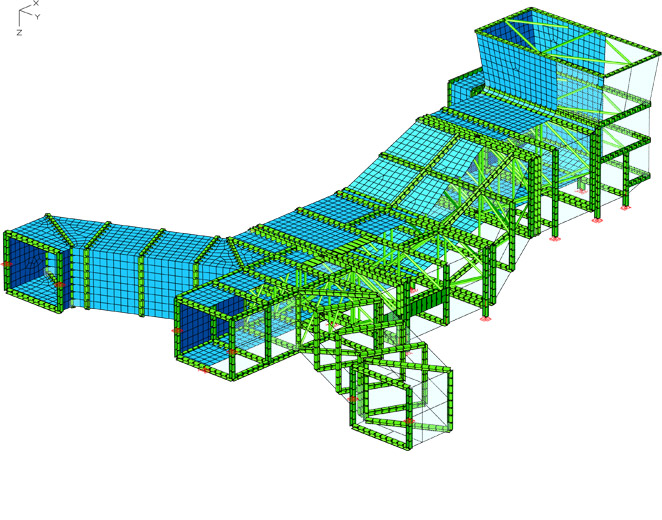

Rauchgasleitungssystem

Material 16Mo3
Kanalquerschnitte 23.200 mm × 8.500 mm
Auslegungstemperatur 410 °C
Auslegungsdruck +/- 60 mbar

LUBECO-Leitungssystem

Material 16Mo3
Kanalquerschnitte 23.200 mm × 6.825 mm
Auslegungstemperatur 410 °C
Auslegungsdruck +/- 60 mbar
Inneneinbauten 4.300 t

Rauchgaszirkulation

Material S235
Kanalquerschnitte Ø ≤ 3.200 mm
Auslegungstemperatur 300 °C
Auslegungsdruck +/- 60 mbar

Rauchgasrücksaugung

Material S235
Kanalquerschnitte Ø ≤ 4.600 mm
Auslegungstemperatur 100 °C
innenliegende feuerfeste Ausmauerung
Auslegungsdruck +/- 60 mbar

Kohlenstaubsystem

Material CR4800
Kanalquerschnitte ≤ 4.060 mm × 1.550 mm
Auslegungstemperatur 200 °C
Auslegungsdruck +/- 60 mbar

Sekundärkaltluftsystem Saugseite

Material S235
Kanalquerschnitte ≤ 5.900 mm × 4.890 mm
Auslegungstemperatur 60 °C
Auslegungsdruck +/- 30 mbar

Sekundärkaltluftsystem Druckseite

Material S235
Kanalquerschnitte ≤ 12.000 mm × 11.750 mm
Auslegungstemperatur 140 °C
Auslegungsdruck +/- 60 mbar

Power Train – Kraftwerk Ptolemais, Griechenland

Unsere Ingenieure des Fachbereichs Anlagenbau erstellten das Basic Engineering für das Rauchgas-, das Kaltluft-, das Kohlestaub- und das Rauchgasrücksaugesystem des Power Trains. Die Kraftwerksanlage in Ptolemais wird mit einer Leistung von 1 × 660 MW betrieben.
Entsprechend der internationalen Zusammen-
arbeit wurden die Statik und die Dokumentation in Englisch erstellt.
