Leistungen Lievens und Partner

• Anlagenbau

Statische Berechnungen

• Filtergehäuse bestehend aus Regendecke, Filterdecke, Reingashauben, Rohgashauben, Trichtern, Seitenwänden, Innenstützen und inneren Verbänden
• Rohgaskanäle und Reingaskanäle
• Unterkonstruktionen mit Bühnen
• Treppen
• Laufstege und Bühnen
• Auflagerdetails
• Anschlussdetails
• Montageplanung

Bauzeiten

Planungsbeginn 2008
Fertigstellung 2015

Kenndaten

• Gehäuseabmessungen: b/d/h = 51,5 m × 30 m × 19,7 m
• Zu- und Ableitung von jeweils 4 Roh- und Reingaskanälen
• Je Filter 40 Staubtrichter, 7 m hoch
• Auslegungstemperaturen 170°C / Störfall 360°C
• Betriebsdruck +/-70 mbar
• 8,0 m hohe Unterkonstruktionen mit
  2 Arbeitsbühnen und Lagerebene

Auftraggeber

Fisia Babcock Environment GmbH

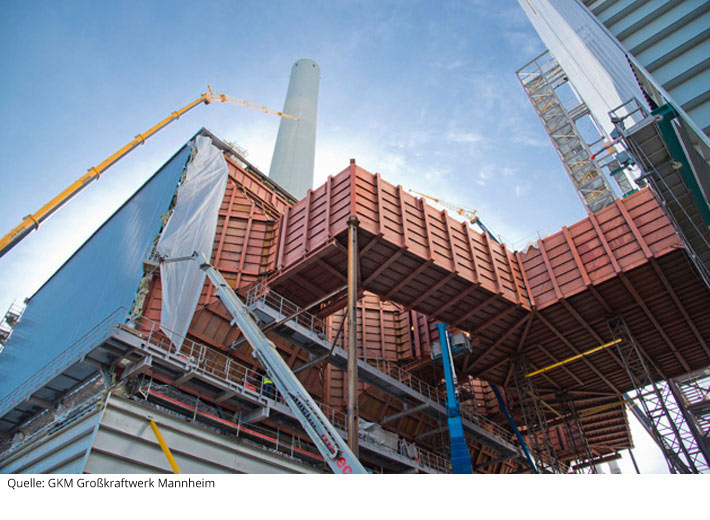

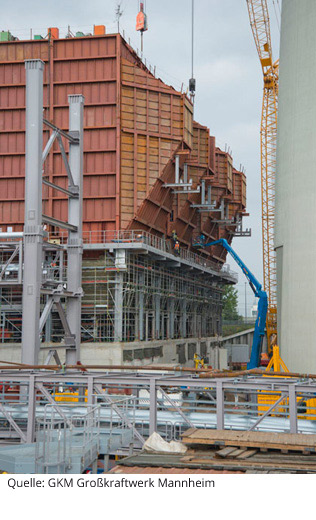

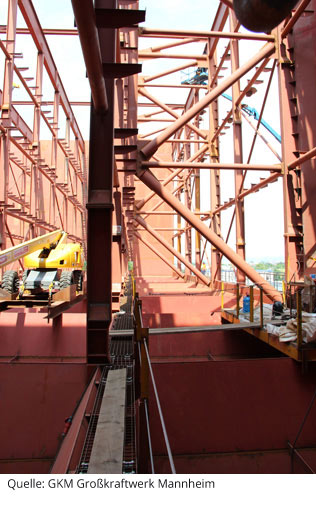

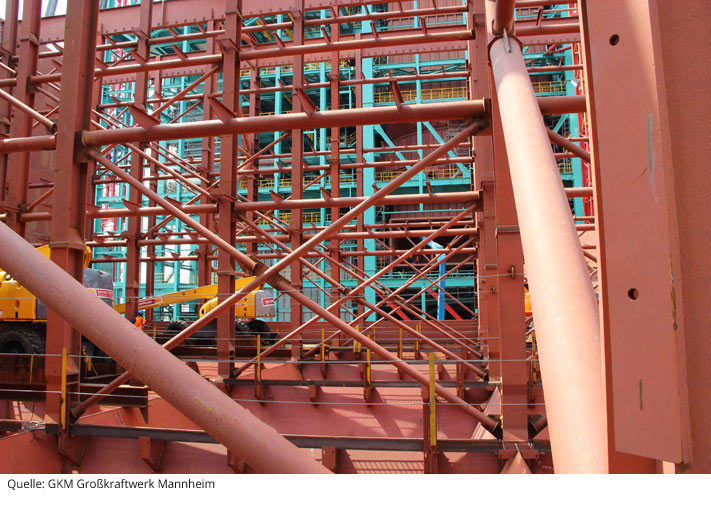

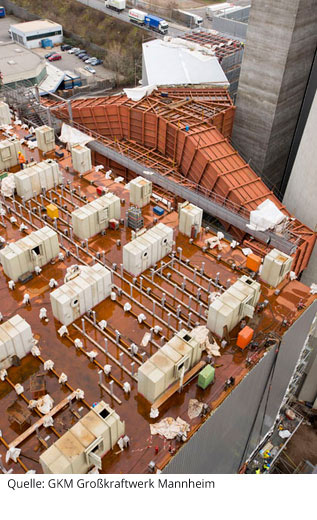

Elektrofilter, Kraftwerk Mannheim Block 9

• Leistung 1.675 MW
  Das leistungsstärkste Steinkohlekraftwerk Deutschlands.
• Betreiber:
  RWE AG
  EnBW Energie Baden-Württemberg
  MVV Energie AG
• Investitionssumme (Block 9) 1,2 Mrd. €
• Inbetriebnahme 09.2015
