Leistungen Lievens und Partner

• Anlagenbau

Statische Berechnungen
Block A und B

• Filtergehäuse bestehend aus Regendecke, Filterdecke, Reingashauben, Rohgashauben, Trichtern, Seitenwänden, Innenstützen und inneren Verbänden
•
  Rohgaskanäle und Reingaskanäle
• Unterkonstruktionen mit Bühnen
• Treppenturm
• Laufstege und Bühnen

Bauzeiten

Planungsbeginn 2007
Fertigstellung 2014

Kenndaten

• Gehäuseabmessungen: b/d/h = 64,2 m × 30 m × 19,7 m
• Zu- und Ableitung von jeweils 4 Roh- und Reingaskanälen
• Je Filter 40 Staubtrichter, 7 m hoch
• Auslegungstemperaturen 140°C / Störfall 350°C
• Betriebsdruck +/-60 mbar
• 11,5 m hohe Unterkonstruktionen mit
  2 Arbeitsbühnen und Lagerebene

Auftraggeber

Fisia Babcock Environment GmbH

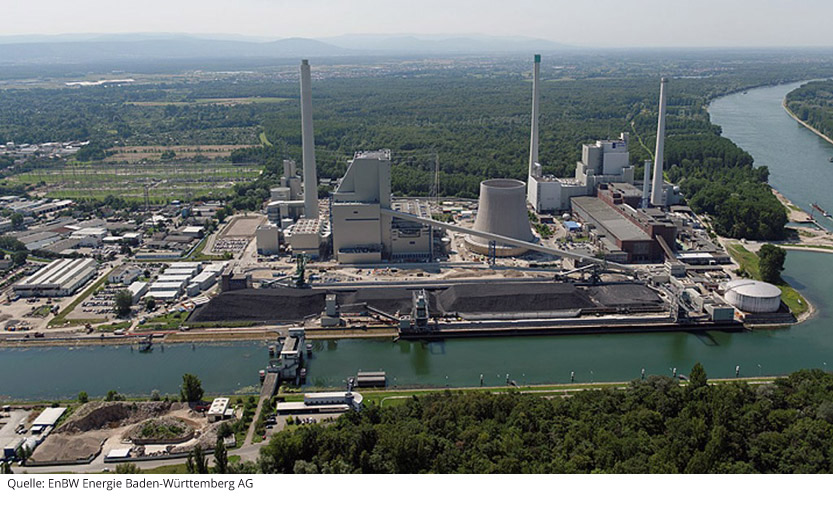

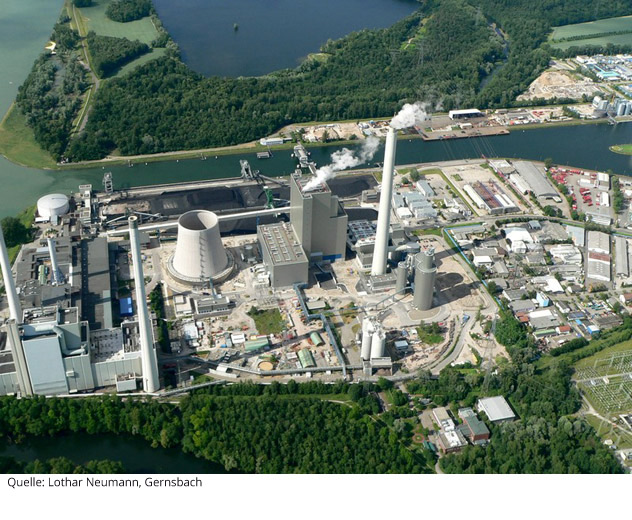

Elektrofilter, Kraftwerk Karlsruhe

• Leistung 912 MW
• Betreiber EnBW Energie
  Baden-Württemberg
• Investitionssumme gesamt 1,0 Mrd. €
• Inbetriebnahme 08.2014
