Leistungen Lievens und Partner

• Anlagenbau

Statische Berechnungen
Block A und B

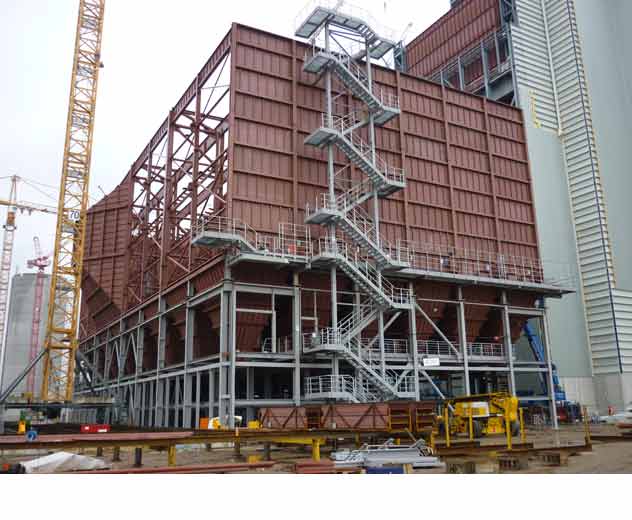

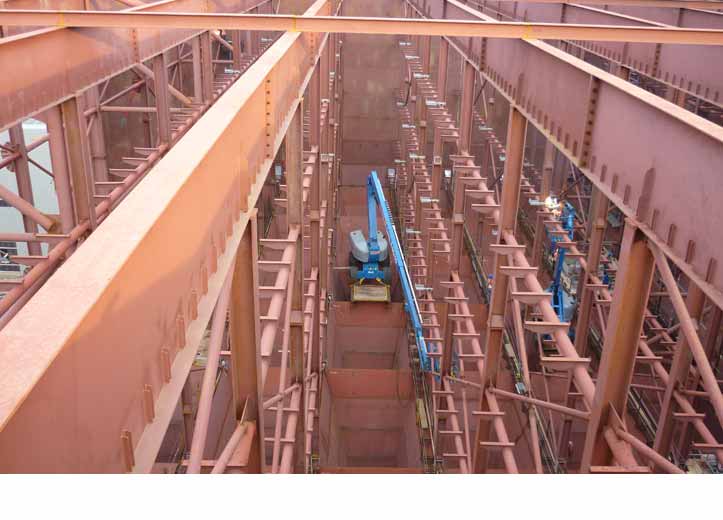

• Filtergehäuse bestehend aus Regendecke, Filterdecke, Reingashauben, Rohgashauben, Trichtern, Seitenwänden, Innenstützen und inneren Verbänden

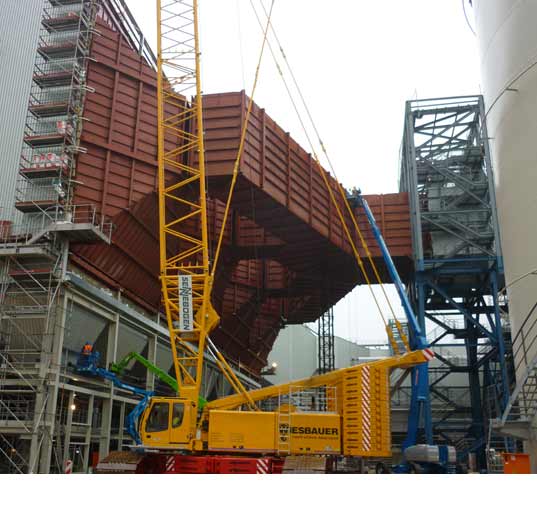

• Rohgaskanäle und Reingaskanäle
• Unterkonstruktionen mit Bühnen
• Treppentürme
• Laufstege vom Kesselhaus zu den Filtern
• Laufstege an und zwischen den Filtergehäusen von Block A und B
• Auslegung der Lager zwischen Filtergehäusen und Unterkonstruktionen
• Ascherohrbrücke zwischen Block A und B
• Auflagerdetails

Bauzeiten

Planungsbeginn 2007

Fertigstellung 2014

Kenndaten

• Zwei baugleiche Elektrofilter Block A und B
  Gehäuseabmessungen:
  b/d/h = 61 m × 30 m × 18 m

• Zu- und Ableitung von jeweils vier Roh- und Reingaskanälen
• Je Filter 48 Staubtrichter, 7 m hoch
• Auslegungstemperaturen 190°C / Störfall 320°C
• Betriebsdruck +/-60 mbar
• 18 m hohe Unterkonstruktionen mit zwei Arbeitsbühnen und Lagerebene

Auftraggeber

Fisia Babcock Environment GmbH

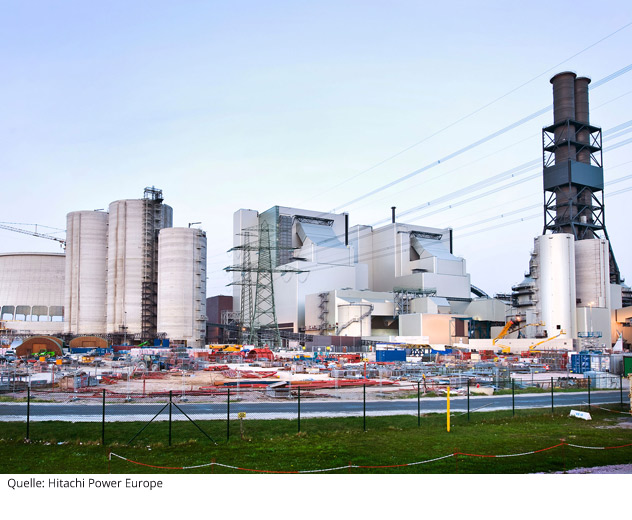

Elektrofilter, Kraftwerk Moorburg

• Leistung 2 × 865 MW
• Betreiber Vattenfall GmbH
• Investitionssumme gesamt 2,6 Mrd. €
• Inbetriebnahme 02.2015
